G45J直流式襯膠隔膜閥

G45J直流式襯膠隔膜閥 產品概述

渠工品牌G45J直流式襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。直流式襯膠隔膜閥適用溫度:≤85℃、≤100℃、 ≤120℃(按照襯里和隔膜材料);適用壓力等級:PN0.6、1.0、1.6MPa的工況場合。

G45J直流式襯膠隔膜閥 產品特點

1、彈性密封的開閉件,確保沒有內漏;
2、流線型的流道,使得壓力損失小;
3、沒有填料函,因此沒有外漏;
4、閥體與蓋被中間隔膜開,使得隔膜上方的閥蓋、閥桿等零件不受介質侵蝕;
5、隔膜可更換,維護費用低;
6、襯里材料的多樣性,可適用于多種介質,并具有良好的耐腐蝕性。

G45J直流式襯膠隔膜閥 設計規范

設計與制造 GB/T12239
結構長度 GB/T12221、JB/T1688
法蘭連接尺寸 GB/T4216、JB/T 78

G45J直流式襯膠隔膜閥 主要零件材料

1 閥 體 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
2 襯 里 無襯里、橡膠
3 隔 膜 橡膠
4 閥 瓣 鑄鐵
5 閥 蓋 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
6 閥 桿 碳鋼、不銹鋼
7 手 輪 鑄鐵

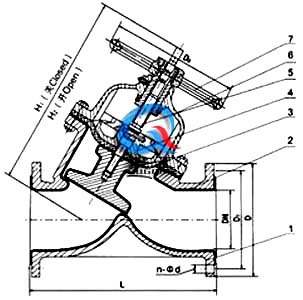

G45J直流式襯膠隔膜閥 主要外形圖

G45J直流式襯膠隔膜閥
G45J直流式襯膠隔膜閥

G45J直流式襯膠隔膜閥 主要性能測試

襯里層 電火花檢測
試驗與檢驗 按GB/T13297標準
公稱壓力 0.6、1.0、1.6PN(Mpa)
閥體: PN×1.5
密封:PN×1.1 -50-150℃

G45J直流式襯膠隔膜閥 主要外形尺寸

DN mm 公稱壓力 MPa 工作壓力 MPa L D D1 n-φd F H1 H2 D0 質量
25 0.6 0.6 145 115 85 4-14 2 178 190 120 -
32 160 140 100 4-18 2 196 217 140 -
40 180 150 110 4-18 3 196 217 140 14
50 210 165 125 4-18 3 219 240 200 20
65 250 185 145 4-18 3 264 272 200 29
80 300 200 160 4-18 3 285 315 280 42
100 350 220 180 8-18 3 352 383 320 61
125 400 250 210 8-18 3 470 515 320 79.5
150 0.4 460 285 240 8-22 3 508 554 400 150
200 570 340 295 8-22 4 602 660 500 236.5
250 680 395 350 12-22 4 708 786 500 -
300 790 445 400 12-22 4 / / / /

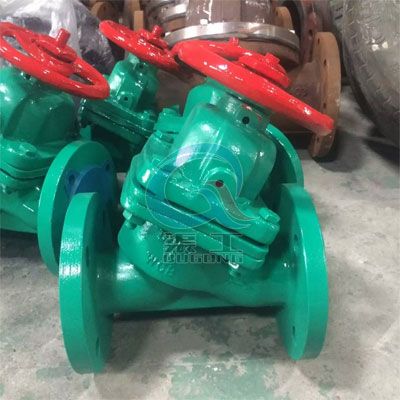

G45J直流式襯膠隔膜閥 實物圖

G45J直流式襯膠隔膜閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多G45J直流式襯膠隔膜閥的使用性能、外形結構、安裝尺寸參數、價格,索取 G45J直流式襯膠隔膜閥說明書及產品選型樣本,請聯系我們
