電動三通內螺紋球閥

電動三通內螺紋球閥 概述

Q914/Q915型電動三通內螺紋球閥是渠工公司開發的新型電動三通球閥。其原理是改變球芯與管道的相對角度,可以對三支管道流體實現不同的組合控制;T型孔道可起配比作用,適用于液體、氣體、蒸汽等介質的配比調節與控制。電動三通內螺紋球閥采用HR型、HQ型角行程電動執行機構,以AC220V、AC380V或DC24V電源電壓作動力,接受工業自動化儀表控制系統輸入的(4-20mA、或1-5VDC)電流信號或電壓信號,便可控制運轉,實現對工藝介質的比例調節或二位切換控制。

電動三通內螺紋球閥 特點

(1)電動三通內螺紋球閥有兩座和四座密封結構,閥芯孔道有L型和T型兩種結構形式,采用控制閥芯旋轉角度,改變閥芯孔道與管道口的連接狀態,可實現對三條支管不同的組合控制。三通球閥流通能力大,可控制氣體、液體、蒸汽,更適用于控制高粘度,纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
(2)兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好,它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
(3)四閥座密封三通球閥具有造型美觀、結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,同時可關閉任意一個通道,使另外兩個通道連通,靈活控制管路是介質的合流或分流。
(4)T型閥芯孔道可使三條正交的管道互相連通或切換,起分流或合流作用;L型孔道連接相互正交的兩管道。使另一條孔道切斷,起改變介質流向作用。

電動三通內螺紋球閥 主要技術參數

公稱通徑DN(mm) 10 15 20 25 32 40 50
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa
閥體形式 三段式分體式閥體
連接形式 螺紋式、焊接式
閥芯形式 "O"型球形閥芯
動作范圍 0~90°
泄露量Q 按GB/T4213-92,小于額定KV0.01% (軟密封:零泄漏)
基本誤差 ±1%
回差 ±1%
死區 ≤1%(可調)
可調范圍 250:1
配置執行機構 可配HQ、HR等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)

電動三通內螺紋球閥 執行器技術參數

電源電壓 AC220/380V,50/60Hz
輸出力矩 50N·M~2000N·M
動作范圍 0~90° 0~360°
動作時間 15秒/30秒/60秒
保護裝置 過熱保護
環境溫度 -30°~60°
手動操作 同附帶手柄操作
限位 電氣、機械二重限位
防護等級 相當于IP-65
防爆等級 ExdII BT4;特殊要求可定制ExdII BT6
位置測量 可選裝開關或電位計
驅動電機 8W/E
進線接口 PE1/2〞進線線鎖

電動三通內螺紋球閥 主要零件材料

連接方式 內螺紋連接 對焊連接
零件名稱 閥體閥蓋 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316)
球體、閥桿 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2
密封圈、填料 增強聚四氟乙烯、對位聚苯
適用工況 適用介質 水、蒸汽
、油品等
硝酸等腐
蝕性介質
醋酸等腐
蝕介質
水、蒸汽
、油品等
硝酸等腐
蝕性介質
醋酸等腐蝕介質
適用溫度 -29~180°C(增強聚四氟乙烯)、-29~300°C(對位聚苯)

電動三通內螺紋球閥 外形圖

電動三通內螺紋球閥 (配HQ) 電動三通內螺紋球閥 (配HR) 電動三通球閥 (側視圖)
電動三通內螺紋球閥 (配HQ) 電動三通內螺紋球閥 (配HR) 電動三通球閥 (側視圖)

電動三通內螺紋球閥 安裝連接尺寸

通徑DN 英寸" 連接尺寸
mm inch (G) L L1 H(配HQ) H(配HR) A(配HQ) A(配HR)
10 3/8 60 30 260 130 265 161
15 1/2 72 36 265 130 265 161
20 3/4 85 42 280 135 265 161
25 1 91 46 290 139 265 161
32 11/4 110 55 310 158 265 197
40 11/2 122 61 340 165 265 197
50 2 145 72 360 202 265 197

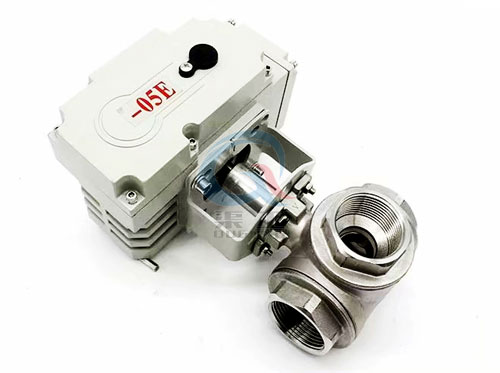

電動三通內螺紋球閥 實物圖

電動三通內螺紋球閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多電動三通內螺紋球閥的使用性能、外形結構、安裝尺寸參數、價格,索取 電動三通內螺紋球閥說明書及產品選型樣本,請聯系我們
