襯氟電動調節閥_耐腐蝕調節閥

襯氟電動調節閥_耐腐蝕調節閥 概述

渠工品牌襯氟電動調節閥是一種耐腐蝕調節閥,由直行程電動執行器與襯氟調節閥閥體組成,襯氟電動調節閥與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝,襯有能耐腐蝕、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波紋管密封。襯氟電動調節閥主要適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。

襯氟電動調節閥_耐腐蝕調節閥 特點

1、耐腐蝕。幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕。
2、密封性能好。采用波紋管和填料雙重密封,確保無滲漏。
3、泄漏量小。由于閥芯、閥座采用軟密封,確保無滲漏。
4、配用HA執行機構,輸出力大、結構緊湊。 產品符合GB/T4213-92。

襯氟電動調節閥_耐腐蝕調節閥 主要技術參數

(1)閥體參數

公稱通徑 15 20 25 32 40 50 65 80 100 150
閥座直徑 3 4 5 6 7 8 10 12 15 20 26 32 40 50 65 80 100 150
Kv值 0.08 0.12 0.20 0.32 0.50 0.80 1.2 2.0 3.2 5.0 8 12 20 32 50 70 100 240
額定行程 10 16 25 40 60
閥體形式 直通單座鑄造球型閥
公稱壓力 PN1.0、PN1.6、PN2.5MPa
法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準
壓蓋型式 螺栓壓緊式
閥蓋形式 標準型-40~+150℃、波紋管型-40~+150℃
密封填料 V型聚四氟乙烯填料
閥體材料 鑄鋼襯四氟(WCB+F46)、不銹鋼襯四氟(CF8+F46)

(2)閥內件參數

閥芯形式 單座柱塞式閥芯
流量特性 直線特性
閥芯材料 304+F46、316+F46

(3)執行器參數

執行器型號 國產(3810、PSL、DKZ);進口(羅托克、西門子、歐瑪、西博思)
主要技術參數 電源電壓:AC 220V、AC 380V;特殊定做DC 24V;(其他)
輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC;特殊定制RS485通訊接口
防護等級:相當IP65、隔爆標志:ExdⅡBT4(可選BT6、CT4、CT6)、手操功能:手柄
環境溫度:-25~+70℃、環境濕度:≤95%

襯氟電動調節閥_耐腐蝕調節閥 性能指標

項目 指標值
基本誤差% 配3810L±2.0; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死區% 1.0
始終點偏差% 電開 始點±2.5 終點±2.5
始點±2.5 終點±2.5
電關 始點 ±2.5
終點 ±2.5
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 50:1

襯氟電動調節閥_耐腐蝕調節閥 零件材料

閥體、閥蓋 ZG230-450襯F46
閥座、閥芯 2Cr13襯F46、304襯F46
閥蓋 丁腈橡膠夾增強滌綸織物
波紋管材料 聚四氟乙烯

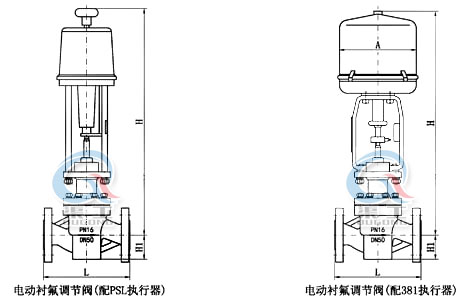

襯氟電動調節閥_耐腐蝕調節閥 外形圖

襯氟電動調節閥_耐腐蝕調節閥外形圖
襯氟電動調節閥_耐腐蝕調節閥外形圖

襯氟電動調節閥_耐腐蝕調節閥 安裝連接尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150
L PN16/25 181 184 200 222 254 276 298 352 410 451
PN40 194 197 200 235 267 292 317 368 425 473
PN64 206 200 210 251 286 311 337 394 440 508
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195
H1 132 132 158 170 179 214 221 234 270 294
H2 3810L 373 373 495 495 495 700 700 700 725 725
PSL 465 465 465 465 465 560 560 560 560 560
D 3810L 225 225 225 225 225 257 257 257 310 310
PSL 177 177 177 177 177 182 182 182 182 182

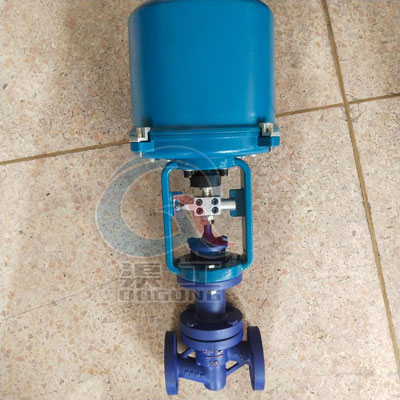

襯氟電動調節閥_耐腐蝕調節閥 實物圖

襯氟電動調節閥_耐腐蝕調節閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多襯氟電動調節閥_耐腐蝕調節閥的使用性能、外形結構、安裝尺寸參數、價格,索取 襯氟電動調節閥_耐腐蝕調節閥說明書及產品選型樣本,請聯系我們
