電動溫度調節閥控制系統

電動溫度調節閥控制系統 概述

上海渠工閥門管道工程有限公司設計的電動溫度調節閥控制系統,是由電動調節閥、溫度傳感器、溫度調節儀組成,可以完成現代工業過程中對儲罐溫度的全自動控制。具有安裝方便、響應快、控制精度高、整定方便、性能可靠等特點。廣泛適用于化工、食品、生物醫藥、環保、冶金、給排水、造紙、電力等行業。

電動溫度調節閥控制系統 工作原理

以溫度作為被控制量的反饋控制系統。在化工、石油、冶金等生產過程的物理過程和化學反應中,溫度往往是一個很重要的量,需要準確地加以控制。除了這些部門之外,溫度調節閥控制系統還廣泛應用于其他領域,是用途很廣的一類工業控制系統。溫度控制系統常用來保持溫度恒定或者使溫度按照某種規定的程序變化。

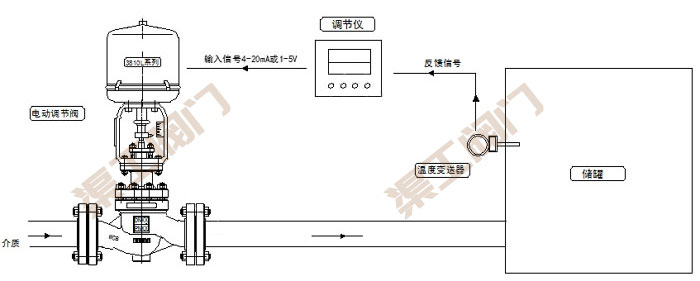

電動溫度調節閥控制系統 原理圖

電動溫度調節閥控制系統 原理圖
電動溫度調節閥控制系統 原理圖

電動溫度調節閥控制系統 閥門技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程 16 25 40 60 100
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座式、套筒式
流量特性 等百分比
配置執行器類別 3810系列、PSL系列等電動執行器(客戶指定品牌亦可)
執行器參數 電源電壓:220V、380V、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
防護等級:相當IP65、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
環境溫度:-25~+70℃、環境濕度:≤95%

電動溫度調節閥控制系統 調節閥性能參數

項目 指標值
基本誤差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死區% 1.0
始終點偏差% 電開 始點±2.5 終點±2.5
始點±2.5 終點±2.5
電關 始點 ±2.5
終點 ±2.5
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1

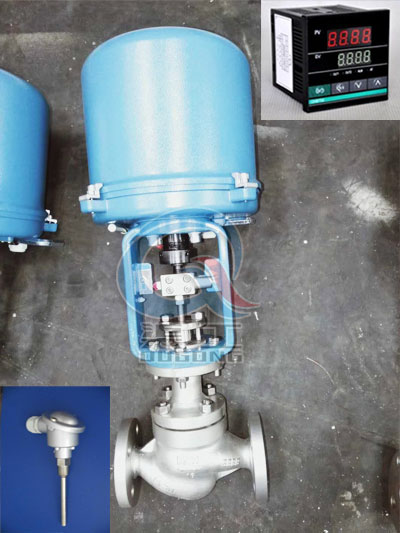

電動溫度調節閥控制系統 實物圖

電動溫度調節閥控制系統實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多電動溫度調節閥控制系統的使用性能、外形結構、安裝尺寸參數、價格,索取 電動溫度調節閥控制系統說明書及產品選型樣本,請聯系我們
