氣動高壓球閥

氣動高壓球閥 概述

隨著工業的發展,對氣動球閥的性能及功能要求也越來越高,在高溫高壓、調節型、三通分流等多樣化的產品也越來越多,氣動高壓球閥結構緊湊、體積精小,可采用智能控制與定位,與電氣閥門定位器配套,輸入4-20mADC信號及0.4~0.7MPa氣源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力,閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。氣動高壓球閥按其密封性能分為金屬密封與軟密封。氣動高壓球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。氣動高壓球閥較適合于高壓管道的場合使用。氣動高壓球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中,作遠距離集中控制或就地控制。

氣動高壓球閥 主要技術參數及性能

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
閥體形式 整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上)
公稱壓力 PN16.0、25.0 MPa;ANSI 150、300、600、900LB
連接形式 法蘭式、焊接式、螺紋式(適用于PN16MPa以內)
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
閥芯形式 O型球體閥芯
流量特性 近似快開特性
動作范圍 0~90°、0~360°
泄露量Q 按GB/T4213-92,小于額定KV0.01%
基本誤差 帶定位器:小于全行程的±2%
可調范圍 250:1
配置執行機構 GT、AT、ST、SR系列單雙作用氣動執行器
控制方式 開關兩位控制能、4~20mA模擬量信號控制

氣動高壓球閥 執行器技術參數

執行器型號 GT、AT、ST、SR系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式 單作用執行機構、雙作用執行機構
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動高壓球閥 主要零件材料

零件名稱 材料
閥體、閥蓋 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
閥座密封圈 PTFE、碳素纖維+PTFE、對位聚苯
填料 V型PTFE、柔性石墨

氣動高壓球閥 主要性能規范

公稱通徑DN(mm) DN15-300
公稱壓力 PN(MPa) 10.0 16.0 25.0 32.0 42.0
試驗壓力 強度試驗 15.0 24.0 37.5 48.0 63.0
密封試驗 11.0 17.6 27.5 35.2 46.2
低壓氣密試驗 0.5~0.7
適用介質 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

氣動高壓球閥 實物圖

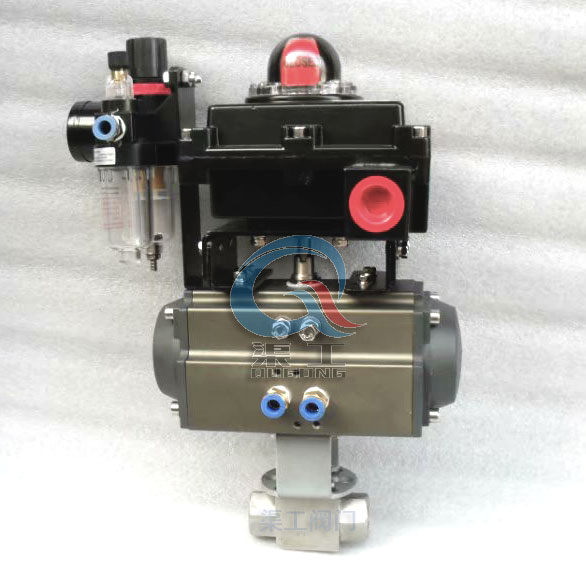

氣動高壓球閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多氣動高壓球閥的使用性能、外形結構、安裝尺寸參數、價格,索取 氣動高壓球閥說明書及產品選型樣本,請聯系我們
