GT型活塞式氣動執行器

GT型活塞式氣動執行器 產品概述

GT型活塞式氣動執行器緊湊的雙活塞齒輪條式結構,齒合好,輸出扭矩穩定;缸體為擠壓鋁合金,經陽極氧化處理,表面質地堅硬,不易磨損;可根據需要配套安裝電磁閥、回信器、定位器(開度指示)、三聯件及手操機構。

GT型活塞式氣動執行器 產品特點

1、雙向行程調節;
2、湊的雙活塞齒輪條式結構,齒合好,輸出扭矩穩定;
3、缸體為擠壓鋁合金,經硬質陽極氧化處理,表面質地堅硬,不易磨損;
4、活塞內帶機械道向和O型圈及軸承,制止非金屬和金屬接觸減少了摩擦系數;
5、連接尺寸根據標準ISO521-DIN3337-VDI/VDE3845那幕而,能與大部分的普通氣動執行器互換;
6、雙作用和單作用(彈簧回位)型采用相同的主題和端蓋;
7、運動部件均采用不易磨損材料支承;
8、供氣孔符合NAMUR標準,或帶符合NAMUR標準的轉接板。配板式電磁閥可直接安裝;
9、位置指示器;
10、可根據需要配套安裝電磁閥、回信器、定位器(開度指示)、三聯件及手操機構。

GT型活塞式氣動執行器 零件材料

名稱 數量
缸體 1
活塞 2
旋轉軸 1
端蓋 2
端蓋(GTE) 2
軸用彈性擋圈 1
軸用上墊圈 1
O形密封圈 1
軸用上減磨環 1
軸用中墊圈 1
軸用下減磨環 1
O形密封圈 1
端蓋用密封圈 2
活塞減磨環 2
O形密封圈 2
活塞軸瓦 2
六角螺母 2
平墊圈 2
O形密封圈 2
調節螺栓 2
內六角螺釘 4
彈簧 /彈簧座 8-12

GT型活塞式氣動執行器 雙作用式輸出扭矩表

型號 氣源壓力
2 3 4 5 6 7 8
GT40D 3.7 5.6 7.4 9.3 11.2 13.0 14.9
GT52D 7.9 11.8 15.7 19.6 23.6 27.5 31.4
GT65D 14.7 22.1 29.5 36.8 44.2 51.5 58.9
GT80D 26.0 39.0 52.0 65.1 78.1 91.1 104
GT90D 37.6 56.5 75.3 94.1 112 131 150
GTl00D 58.0 87.0 116 145 174 203 232
GTll5D 84.5 126 169 211 253 295 338
GTl25D 108 163 217 272 326 381 435
GTl45D 159 239 318 398 478 557 637
GTl60D 223 334 446 557 669 780 892
GTl90D 367 550 734 917 1101 1284 1467
GT210D 538 807 1075 1344 1613 1882 2151
GT255D 1057 1586 2115 2644 3172 3701 4230
GT300D 1656 2470 3293 4117 4940 5764 6587
GT350D 2490 3735 4981 6226 7471 8717 9962

GT型活塞式氣動執行器 單作用式輸出扭矩表

型號 彈簧 數量 空氣壓力 彈簧復位
3 4 5
開始 終點 開始 終點 開始 終點 開始 終點
GT65S 8 15.0 7.9   15.2     14.2 7.1
10       11.7 27.9 19.1 17.8 8.9
12       8.1 26.2 15.5 21.3 10.7
GT80S 8 25.1 16.2   29.3     22.8 14.0
10       23.6 47.6 36.6 28.5 17.5
12       17.9 44.1 30.9 34.2 21.O
GT90S 8 32.8 20.9   39.8     35.5 23.7
10       30.9 64.5 49.7 44.4 29.6
12       22.0 58.6 40.8 53.3 35.5
GT100S 8 56.1 26.5   55.5     60.7 31.1
10       40.3 106 69.4 75.9 38.9
12       25.2 98.6 54.2 91.O 46.6
GT115S 8 77.9 45.4   87.6     81.4 48.8
1O       67.3 150 109 101 61.1
12       46.9 138 89.2 122 73.3
GT125S 8 101 657   120     97.7 62.2
10       95.7 194 150 122 77.7
12       71.3 179 125 146 93.2
GT145S 8 135 837   163     155 103
10       124 269 204 194 129
12       85.7 243 165 233 155
GT160S 8 201 134   246     199 133
10       196 391 307 249 166
12       146 357 258 299 199
GT190S 8 317 21.3   397     336 233
10       313 626 496 420 291
12       228 567 412 505 349
GT210S 8 465 309   578     497 341
10       454 917 723 621 427
12       330 832 599 745 512
GT255S 8 945 670   1199     915 640
10       970 1843 1499 1144 800
12       741 1683 1270 1373 961
GT300S 8 1491 838   1662     1631 979
10       1254 2893 2077 2039 1223
12       846 2648 1669 2447 1468
GT350S 8 21.81 1404   2650     2330 1554
10       2067 4284 3312 2913 1942
12       1484 3895 2730 3496 2331

GT型活塞式氣動執行器 重量/容量/開或閉的時間

雙作用式 容量L 重量 KG 單作用式 容量L 重量 KG 開或閉時間 S
GT40D 0.12 0.7 GT40S 0.06 / ≤0.5
GT52D 0.23 1.5 GT52S 012 / ≤0.5
GT65D 0.46 2.0 GT65S 0.22 3.6 ≤0.5
GT80D 0.80 3.0 GT80S 0.38 5.5 ≤1.0
GT90D 1.10 4.5 GT90S 0.50 8.0 ≤1.0
GT100D 1.60 6.0 GT100S 0.79 10.5 ≤1.0
GT115D 2.33 8.0 GT115S 1.14 13.6 ≤2.0
GT125D 3.03 9.5 GT125S 1.46 16.2 ≤2.0
GT145D 5.40 14.0 GT145S 2.34 23.1 ≤2.5
GT160D 6.10 18.0 GT160S 3,00 30.0 ≤4.0
GT190D 11.0 26.0 GT190S 4.80 41.6 ≤5.0
GT210D 15.4 33.0 GT210S 7.10 52.8 ≤7.0
GT255D 31.1 72.0 GT255S 14.1 112.0 ≤10.0
GT300D 45.9 102.0 GT300S 21.3 153.0 ≤10.0
GT350D 68.5 153.0 GT350S 32.7 222.0 ≤10.0

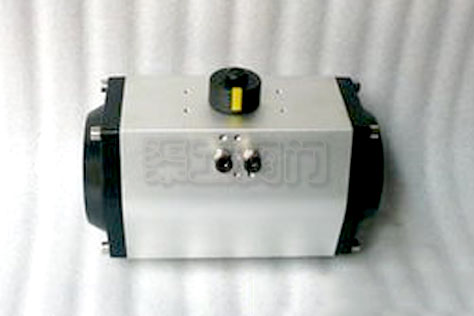

GT型活塞式氣動執行器 實物圖

GT型活塞式氣動執行器實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多GT型活塞式氣動執行器的使用性能、外形結構、安裝尺寸參數、價格,索取 GT型活塞式氣動執行器說明書及產品選型樣本,請聯系我們
