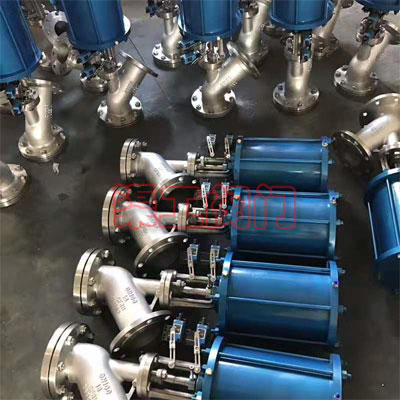

ZSA/B氣動活塞式執行器是帶彈簧復位可調零比例式氣動活塞式直行程執行機構。氣動活塞式執行器特點是輸出力大，結構簡潔、輕小、動作速度快、抗震性好。氣動活塞式執行器與直通單雙座、角型、套筒、隔膜、精小型等直行程類調節閥組配并帶上定位器成為氣動活塞式調節閥。選用不同的彈簧范圍可獲得需要的許用壓差。
ZS型是用于與切斷閥相配套的二位式彈簧復位活塞式執行機構。具有動作快(可達1.2-4.5S)、體積輕小的特點。
| 型號項目 | ZS-1P | ZS-2P | ZS-3P | ZS-4P | ZS-5P | ZS-6P | |
|---|---|---|---|---|---|---|---|
| 氣缸直徑mm | 100 | 125 | 160 | 200 | 250 | 320 | |
| 行程mm | 10 | 10/16 | 16/25 | 25/40 | 40/60 | 60 | |
| 彈簧范圍KPa | 40-200；80-240；100-200；200-350；350-500 | ||||||
| 供氣壓力MPa |
ZSA，ZSN為0.4-0.6;ZS-P：氣開比彈簧范圍上限大0.05 氣關按上限+下限+0.05 |
||||||
| ZS-P推桿輸出N | 350-500KPa | 2674 | 4165 | 6860 | 10740 | 16800 | 27440 |
| 200-350KPa | 1528 | 2300 | 3920 | 6140 | 9600 | 15680 | |
| 100-200KPa | 764 | 1190 | 1960 | 3070 | 4800 | 7840 | |
| 80-240Kpa | 610 | 952 | 1568 | 2450 | 3840 | 6270 | |
| 配帶側裝手操機構 | ZPXS-2 | ZPXS-3 | ZPXS-4 | ZPXS-5 | ZPXS-6 | ||
注：1、推力計算均以反作用始動彈簧力為準；彈簧范圍按350-500KPa檔，配氣關式閥采用較小的彈簧范圍。
2、ZS、ZSN型氣缸直徑與ZS-P型相同。
3、短檔行程用于ZS、ZSN型
ZSA/B-P型
| 項目 | 不帶定位器 | 帶定位器 |
|---|---|---|
| 基本誤差% | ±6 | ±1.5 |
| 回 差% | 3 | 1.5 |
| 死 區% | 1.2 | 1 |
| 始終點偏% | 2.5 | |
| 氣密性 | 以0.6MPa輸入氣缸,切斷氣源后壓力降≤5KPa/5min | |
| 工作壽命 | 不少于10萬次 | |
ZS、ZSN型
| 項目指 | 二位動作時 | 氣缸密封性 | 工作壽命 |
|---|---|---|---|
| ZS(ZSN)-1 | 1.2(≤1) | 以0.6MPa輸入氣缸切斷氣源后壓力降≤5KPa/min | 不少于10萬次 |
| ZS(ZSN)-2 | 1.2(≤1) | ||
| ZS(ZSN)-3 | ≤2(≤1) | ||
| ZS(ZSN)-4 | ≤2.5(1) | ||
| ZS(ZSN)-5 | ≤3.5(1.5) | ||
| ZS(ZSN)-6 | ≤4.5(2) |
| 零件名稱 | 材料 | 零件名稱 | 材料 |
|---|---|---|---|
| 氣缸 | 精拉鋁合金管、硬陽極氧化 | 活 塞 | LY12 |
| 壓縮彈簧 | 60Si2MnA | 推 桿 | 2Cr13 |
| QY型密封圈 | TPU、EPDM | 支 架 | HT250 |
 |
|---|

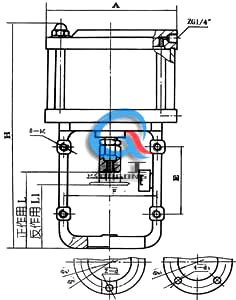

| ZSA/B氣動活塞式執行器 連接尺寸圖 |
| 型號尺寸 | ZS-1P | ZS-2P | ZS-3P | ZS-4P | ZS-5P | ZS-6P |
|---|---|---|---|---|---|---|
| ZS-1 | ZS-2 | ZS-3 | ZS-4 | ZS-5 | ZS-6 | |
| ZSN-1 | ZSN-2 | ZSN-3 | ZSN-4 | ZSN-5 | ZSN-6 | |
| A | 125×125 | 148×148 | 185×185 | 232×232 | 283×283 | 283×283 |
| H | 250 | 290 | 325 | 440 | 590 | 640 |
| 250 | 290 | 325 | 440 | 590 | 640 | |
| 200 | 245 | 272 | 352 | 431 | 510 | |
| L | 90 | 97 | 110 | 150 | 170 | 295 |
| L1 | 60 | 81 | 92 | 115 | 110 | 200 |
| D1 | / | 80 | 80 | 105 | 122 | 130 |
| D2 | 32 | 60 | 60 | 80 | 95 | 100 |
| n-φd | / | 2-Φ10 | 2-Φ10 | 4 -Φ12 | 4 -Φ14 | 4 -Φ18 |
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多ZSA/B氣動活塞式執行器的使用性能、外形結構、安裝尺寸參數、價格，索取
ZSA/B氣動活塞式執行器說明書及產品選型樣本，請聯系我們。
