H142X液壓水位控制閥

H142X液壓水位控制閥 概述

H142X液壓水位控制閥是一種自動控制水箱、水塔液面高度的水力控制閥。當水面下降超過預設值時,浮球閥打開,活塞上腔室壓力降低,活塞上下形成壓差,在此壓差作用下閥瓣打開進行供水作業;當水位上升到預設高度時,浮球閥關閉,活塞上腔室壓力不斷增大致使閥瓣關閉停止供水。如此往復自動控制液面在設定高度,實現自動供水功能。該產品適用于工礦企業、民用建筑中水箱(池)、水塔的自動供水系統。并可用作常壓鍋爐循環供水控制閥。是不需要電、不需要看守的液壓水位控制閥。

H142X液壓水位控制閥 工作原理

當水池或水塔內水位下降,浮球閥開啟排水時,進水管內有壓水將閥內活塞托起,密封面打開,液壓水位控制閥閥門即開啟供水,當水位上升到控制閥時,浮球閥關閉,活塞下移將密封面封閉,閥門即停止供水。

H142X液壓水位控制閥 結構特點

1、運用液壓原理控制,結構合理。
2、工作平穩。在規定的使用壓力范圍內,無水錘沖擊。
3、重量輕,體積小。
4、安裝維修方便。

H142X液壓水位控制閥 技術參數

使用介質:潔凈水
使用壓力:H142X-4T-A、H142X-4-A:0.05MPa~0.4MPa
H142X-10-A:0.05MPa~1MPa
介質溫度:≤60℃。

H142X液壓水位控制閥 外形結構圖

H142X液壓水位控制閥外形結構圖
H142X液壓水位控制閥外形結構圖

H142X液壓水位控制閥 主要外形尺寸

公稱通徑(mm) 尺   寸(mm)
L H
40 107 235
50 115 243
65 125 258
80 135 280
100 146 307
125 165 358
150 180 400
200 215 490
250 255 576
300 285 663
350 325 750

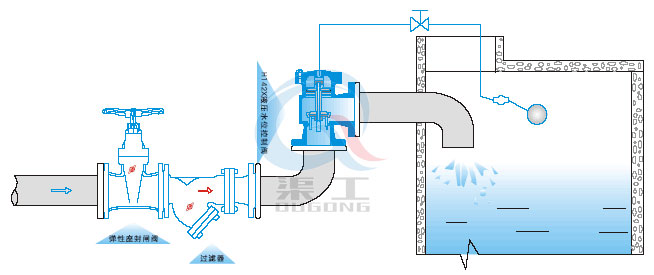

H142X液壓水位控制閥 安裝示意圖

H142X液壓水位控制閥安裝示意圖

安裝形式及注意事項

將液壓水位控制閥垂直固定在進水管上,然后將控制管、截止閥和浮球閥連接旋緊在該閥上即可。該閥進水管和出水管連接法蘭H142X-4T-A為0.6MPa標準法蘭;H142X-10-A為1MPa標準法蘭。進水管直徑應大于或等于閥門公稱通徑,出水口應低于浮球閥。浮球閥安裝應距離水管一米以上;在水箱內出水管高于水位線處鉆一小孔,以防直空回水。使用時,截止閥應全開,如同一水池安裝二只以上閥則應保持同一水平面。因主閥關閉要滯后浮球閥關閉約30~50秒,故水箱要有足夠的空余容積,以防溢水。
為防止雜質、砂粒進入閥內引起工作失靈,閥前應裝過濾器。如安裝在地下水池,則應在地下泵房安裝報警裝置。
液壓水位閥前是設止回閥,液壓水位閥下游要安裝手動閘閥或碟閥,起到硬關閉的作用;如果液壓水位閥為了壓力或其它考慮進水口安到水位以下的,要考慮安裝止回閥,防止水回流。

日常維護保養

在安裝液壓閥前,應注意將管道沖洗干凈,液壓閥在使用中,應視水質情況選擇保養時間,一般一年保養一至二次,當水質清潔度較差時,需適當增加保養次數。具體保養方法如下:
(1)關閉該閥前的閘閥。
(2)旋下閥蓋上的螺栓。
(3)取出閥門內部活塞、活塞桿和導向蓋等。
(4)旋下活塞桿兩端螺母。
(5)拆下壓蓋、密封圈、閥瓣。
(6)拆下導向壓蓋、密封圈、閥瓣。拆卸后,應除去各零件的水垢和各種污物,用鋼絲疏通節流螺母上小孔,更換已損壞的密封件。裝配順序和拆卸順序相反。

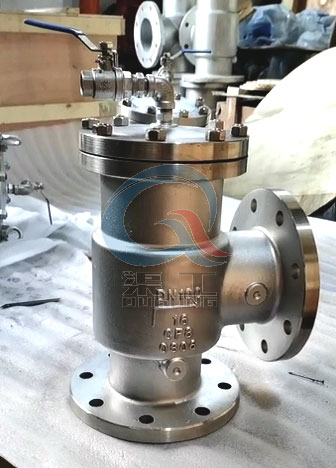

H142X液壓水位控制閥 實物圖

H142X液壓水位控制閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多H142X液壓水位控制閥的使用性能、外形結構、安裝尺寸參數、價格,索取 H142X液壓水位控制閥說明書及產品選型樣本,請聯系我們
