Y43H/Y蒸汽減壓閥

Y43H/Y蒸汽減壓閥 概述

渠工品牌Y43H/Y蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。加大了活塞面積,改變了節流結構,改變了密封形式,改進了導閥結構和調節彈簧形式,從而從以下幾方面提高了產品的性能。提高了對出口壓力變化的傳感效能,提高了靈敏度,大大降低了因上游壓力變化,流量變化等因素引起的壓力偏差。改善了流線分布,降低了噪聲。改進了密封面結構,延長了密封面壽命。本產品主要用于蒸汽管路,適用于進口壓力變化大,流量變化大的蒸汽管路。

Y43H/Y蒸汽減壓閥 主要技術參數及性能

公稱壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
殼體試驗壓力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24
密封試驗壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
最高進口壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口壓力范圍(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
壓力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
最小壓差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
滲漏量 GB12245-1989

Y43H/Y蒸汽減壓閥 額定流量系數

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

Y43H/Y活塞式蒸汽減壓閥 主要零件材料

零件名稱 零件材料
閥體 閥蓋 底蓋 WCB
閥座 閥盤 2Cr13
缸套 2Cr13/25(鍍硬鉻)
活塞 2Cr13/銅合金
活塞環 合金鑄鐵
導閥座 導閥桿 2Cr13
膜片 1Cr18Ni9Ti
主閥彈簧 50CrVA
導閥主彈簧 50CrVA
調節彈簧 60Si2Mn

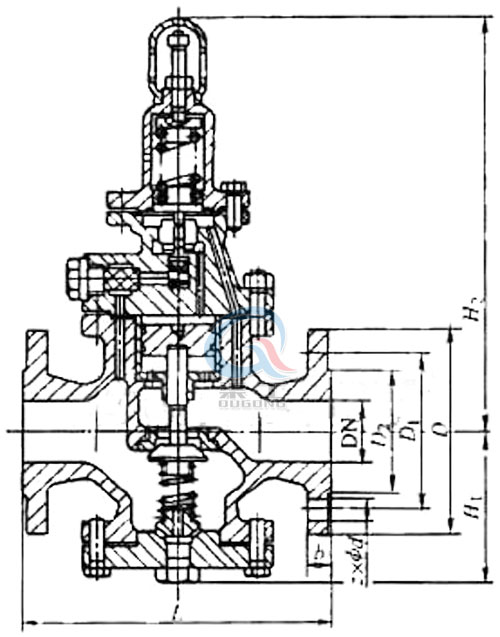

Y43H/Y蒸汽減壓閥 外形圖

Y43H/Y蒸汽減壓閥外形圖
Y43H/Y蒸汽減壓閥 外形圖

Y43H/Y蒸汽減壓閥 外形尺寸

公稱通徑 DN
外 形 尺 寸
連 接 尺 寸
L
H
H1
PN 1.0MPa
PN 1.6MPa
D
K
n-ф
d
C
D
K
n-ф
d
C
15
140
160
65
95
65
4-14
45
12
95
65
4-14
45
14
20
140
160
65
105
75
4-14
55
14
105
75
4-14
55
14
25
150
168
68
115
85
4-14
65
14
115
85
4-14
65
14
32
180
185
75
135
100
4-18
78
16
135
100
4-18
78
16
40
180
185
78
145
110
4-18
85
16
145
110
4-18
85
16
50
200
193
88
160
125
4-18
100
16
160
125
4-18
100
16
65
230
208
98
180
145
4-18
120
18
180
145
4-18
120
18
80
260
228
117
195
160
4-18
135
18
195
160
8-18
135
20

Y43H/Y蒸汽減壓閥 實物圖

Y43H/Y蒸汽減壓閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多Y43H/Y蒸汽減壓閥的使用性能、外形結構、安裝尺寸參數、價格,索取 Y43H/Y蒸汽減壓閥說明書及產品選型樣本,請聯系我們。
